Медно-никелова топлообменна тръба (C70600/C71500)



В морското инженерство и офшорните нефтени и газови сектори безмилостната природа на корозията в морската вода изисква материали, които надхвърлят стандартните сплави.Медно-никелова топлообменна тръбарешения, по-специалноC70600 (90/10)иC71500 (70/30), се превърнаха в индустриален еталон за издръжливост и термична ефективност. Като специализиранпроизводители на медно-никелови топлообменни тръби, ние произвеждаме безшевни тръби, проектирани да образуват естествен защитен оксиден филм, гарантиращ дългосрочна-надеждност в среди с висока-скоростна морска вода.

Получете вашата приоритетна оферта днес



Двата най-често срещанимедно-никелова топлообменна тръбасплавите саC70600 (90/10)иC71500 (70/30). Таблицата по-долу показва разликите, за да ви помогне да изберете правилната сплав за вашиякожухотръбен топлообменник.

Собственост	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Номинален състав	90% мед, 10% никел, 1,4% желязо, 0,8% манган	70% мед, 30% никел, 0,5% желязо, 0,5% манган
Якост на опън (мин.)	45 000 psi (310 MPa)	60 000 psi (415 MPa)
Степен на провлачване (мин.)	15 000 psi (105 MPa)	25 000 psi (170 MPa)
Топлопроводимост	29 BTU/(hr·ft· градус F) (50 W/m·K)	17 BTU/(hr·ft· градус F) (29 W/m·K)
Ограничение на скоростта на морската вода	До 3,5 m/s (11,5 ft/s)	До 4,5 m/s (15 ft/s)
Устойчивост на корозия	Отличен за обща морска вода	Превъзходен за високо{0}}скоростна, кисела или замърсена морска вода
Относителна цена	Средно-Високо	Най-високо
Най-доброто приложение	топлообменен кондензатор, корпусно-тръбен изпарителна плавателни съдове, офшорни платформи	Кондензатори за електроцентрали,топлообменен котелс високо{0}}температурна морска вода, обслужване с кисел газ



Кога да изберете C70600:

Общо охлаждане с морска вода на кораби и офшорни платформи

медна топлообменна тръба срещу мелхиор – C70600е стандартният отговор за повечето морски задължения

Бюджет{0}}проекти, които все още се нуждаят от отлична устойчивост на корозия



Кога да изберете C71500:

Високо{0}}скоростна морска вода над 3,5 m/s

Замърсена или солена морска вода със сероводород

Висока-температуракожухотръбен топлообменникприложения (над 120 градуса / 250 градуса F)

Сервиз за кисел газ или амоняк къдетокорозия на медна топлообменна тръбае известен риск

Приложения, изискващи максимумочаквана продължителност на живота на медна топлообменна тръба(30+ години)



За подробнамедна топлообменна тръба срещу неръждаема стоманасравнение в морска вода,C70600иC71500превъзхождат повечето класове неръждаема стомана по отношение на устойчивост на корозия в пукнатини и хлътване.

Изпратете вашите условия за морска вода



Отлична устойчивост на ерозия и корозия

Морската вода при скорости над 1,5 m/s ерозираC12200иC44300. C70600тръба дръжки до3.5 m/s. C71500тръба дръжки до4.5 m/s. Това означава по-малъкдиаметър на тръбата на топлообменникаи по-високи коефициенти на топлопреминаване.



Естествена устойчивост на биологично обрастване

Медно-никеловите повърхности отделят медни йони, които предотвратяват прикрепването на ракообразни ракообразни и миди. Амедно-никелова топлообменна тръбапакетът изисква по-рядко почистване от неръждаема стомана или титан.



Добра изработваемост

C70600иC71500може да се огъне вu тръбен топлообменникконфигурации, навити втръбни листове, и разширен с помощта на стандартразширяване на тръбата на топлообменникаоборудване.



Доказана продължителност на живота

Продължителност на живота на медна топлообменна тръбазаC70600в чиста морска вода е20 до 30 години. ЗаC71500, очаквайте30+ години. Действат много морски корабимедно-никелова топлообменна тръбапакети за 40 години с правилна водна химия.



Общи приложения за медно-никелова топлообменна тръба:

топлообменен кондензаторна кораби, подводници и офшорни платформи

корпусно-тръбен изпарителв инсталации за обезсоляване

u тръбен кондензаторв електроцентрали

топлообменник ОВКна морски плавателни съдове

топлообменен котелнагреватели за захранваща вода

кожухотръбен топлообменникв химически заводи, обработващи корозивни течности



Ние доставямеC70600иC71500не само като голи прави тръби, но като готови компоненти, готови за инсталиране във вашиякожухотръбен топлообменник. По-долу е нашето пълно предложение.

Голи прави медно-никелови тръби

Параметър	C70600 (90/10)	C71500 (70/30)	Общо приложение
OD – 5/8 инча (15,88 mm)	В наличност	Изработва се по поръчка	морскитоплообменник ОВК, топлообменна колаохладители
OD – 3/4 инча (19,05 mm)	В наличност	Ограничена наличност	медна топлообменна тръба от 19 мм– най-често срещан за морски кондензатори
OD – 1 инч (25,4 мм)	В наличност	Изработва се по поръчка	корпусно-тръбен изпарител, електроцентралаu тръбен кондензатор
OD – 1,25 инча (31,75 мм)	Изработва се по поръчка	Изработва се по поръчка	Голямкожухотръбен топлообменник
OD – 1,5 инча (38,1 mm)	Изработва се по поръчка	Изработва се по поръчка	Системи с-висок дебит на морска вода
Дебелина на стената	0,7 мм – 3,0 мм	0,7 мм – 3,0 мм	По-дебели стени за висок риск от ерозия
Дължина	1m – 30m	1m – 30m	Стандартен приклад от 6 метра; нарязани до точна налична дължина
Толерантност (OD)	±0,05 мм	±0,05 мм	СрещаASTM B111 pdfизисквания



U-огъване на медно-никелови тръби

Ние произвеждамеu тръбен топлообменниккомпоненти вC70600иC71500наCNC дорноогъвачиза да се осигури постоянен радиус, без овалност и без вътрешно набраздяване.



Параметър	C70600 (90/10)	C71500 (70/30)
OD – 5/8 инча (15,88 mm)	В наличност	Изработва се по поръчка
OD – 3/4 инча (19,05 mm)	В наличност	Ограничена наличност
OD – 1 инч (25,4 мм)	В наличност	Изработва се по поръчка
OD – 1,25 инча (31,75 мм)	Изработва се по поръчка	Изработва се по поръчка
OD – 1,5 инча (38,1 mm)	Изработва се по поръчка	Изработва се по поръчка
Дебелина на стената	0,7 мм – 2,5 мм	0,8 мм – 2,5 мм
Минимален радиус на огъване (централна линия)	1,5 x OD	2,0 x OD
Дължина на крака (права част)	500 мм – 12 000 мм	500 мм – 12 000 мм
Ъгъл на огъване	180 градуса (стандарт U)	180 градуса (стандарт U)
Дължина на допирателната (след огъване)	25 мм – 100 мм	25 мм – 100 мм



Стандартни U радиуси на извивка за общ OD (C70600):

Тръба OD	Минимален CLR (радиус на централната линия)	Стандартна наличност CLR
5/8 инча (15,88 мм)	23,8 mm (1,5 x OD)	25 мм, 30 мм, 38 мм
3/4 инча (19,05 мм)	28,6 mm (1,5 x OD)	30 мм, 38 мм, 45 мм
1 инч (25,4 мм)	38,1 mm (1,5 x OD)	40 мм, 50 мм, 60 мм
1,25 инча (31,75 мм)	47,6 mm (1,5 x OD)	50 мм, 60 мм, 75 мм
1,5 инча (38,1 мм)	57,2 mm (1,5 x OD)	60 мм, 75 мм, 90 мм



За C71500, умножете горните радиуси по 1,33 (минимум 2,0 x OD).



Опции за U-образна тръба:

Същата дължина на крака– двата крака равни (най-често заu тръбен сноп топлообменник)

Нееднаква дължина на краката– за конкретнитръбен листоформления

Дълга допирателна– удължен прав участък след чупката завалцоване на тръба на топлообменникв секундатръбен лист

Къса допирателна– минимален прав участък за компактностu тръбен кондензатордизайни



Спецификации за качество на U-огъване:

Овалност след огъване:По-малко от 5% от OD

Изтъняване на стената при върха на огъване:По-малко от 10% от номиналната дебелина на стената

Повърхностно покритие:Няма видими пукнатини, набраздяване или вълни при 10-кратно увеличение

Отгряване за облекчаване на напрежението:Предлага се при заявка закорозия на медна топлообменна тръбапрофилактика при амоняк или кисело обслужване



Предварително{0}}изработени снопове от медни и никелови тръби

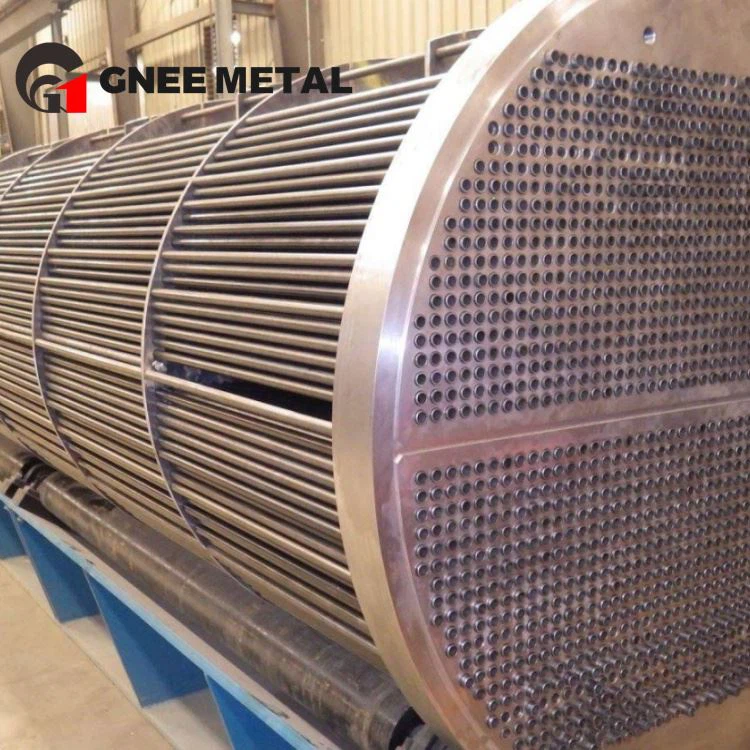

Ние сглобяваме вашитеC70600 тръбаилиC71500 тръбав пълни пакети, готови за вмъкване във вашата съществуваща обвивка.

Тип пакет	Описание	Типично приложение
Пакет U Tube	U-тръбен топлообменникиu тръбен сноп топлообменникс CNC завои на дорник. Минимален радиус на огъване 1,5 x OD заC70600, 2,0 x OD заC71500.	морскитоплообменен кондензатор, u тръбен кондензаторна съдове
Сноп права тръба	Направомедно-никелова топлообменна тръбас двата края подготвени завалцоване на тръба на топлообменник.	Кожухотръбен топлообменникс подвижен пакет
Комплект оребрени тръби	Медна оребрена тръба за топлообменникс вградени ниски перки или високи перкиC70600илиC71500.	Въздушно{0}}охлажданетоплообменник ОВК, топлообменен въздухсистеми в морска среда
Комплект изпарител Shell Tube	Специализиран пакет с подобрени повърхностни тръби за работа при кипене.	Тръбен изпарителпри охлаждане или обезсоляване



Медно-никелови оребрени тръби

За приложения, при които флуидът-от страната на корпуса е въздух или газ, ние предлагамемедна оребрена тръба за топлообменниквC70600иC71500.

Тип перка	Основна тръба OD	Плътност на перките	Приложение
Вградена ниска перка (тип L-)	5/8", 3/4", 1"	16 – 40 перки/инч	Охлажда се-с морска водатоплообменник ОВК, топлообменен кондензатор
Висока перка (екструдирана)	3/4", 1"	8 – 11 перки/инч	Въздушно{0}}охлажданекожухотръбен топлообменникна офшорни платформи
Подобрена повърхност (E-тип)	5/8", 3/4"	26 – 52 перки/инч	Наводненкорпусно-тръбен изпарителс черупка от морска вода

Забележка:Оребрени тръби вC71500са налични, но изискват по-дълго време за изпълнение поради по-високата якост на сплавта.



Медно-никелови фитинги и компоненти за тръбни листове

A медно-никелова топлообменна тръбае толкова надежден, колкото и неговите връзки. Ние доставяме съответстващи компоненти за комплекткожухотръбен топлообменникмонтаж.

Компонент	Материални опции	Описание
Тръбен лист	C70600, C71500, военноморски месинг, алуминиев бронз	Пробити до вашитетръбна стъпкаи оформление. Съвместим сразширяване на тръбата на топлообменникаивалцуване на тръби.
U-Опори за огъване	C70600или неръждаема стомана 316L	Предотвратява вибрациите на тръбатаu тръбен сноп топлообменниквъзли.
Жертвени аноди	Алуминий или цинк	Прикрепен къмтръбен листза предотвратяванекорозия на медна топлообменна тръбав тежка морска вода.
Крайни капачки и накрайници	C70600	Предпазва краищата на тръбите от ерозионна корозия при високо-скоростни входове.
Преградни плочи	C70600или военноморски месинг	Поддържа тръбите и насочва потока-от страната на корпусакожухотръбен топлообменник.
Уплътнителни уплътнения	EPDM, витон или неопрен	За уплътнения от тръби-към-тръбни листове в конструкции с двойни тръбни листове.

Как да огънете медно-никелова топлообменна тръба

Медно-никелови сплави изискват повече сила за огъване отC12200. Използвайте aогъвач на дорникс минимален радиус на огъване от1,5 x ODзаC70600и2,0 x ODзаC71500. За аu тръбен топлообменник, препоръчваме фабрично огъване, а не полево огъване.



Как да заварявате медно-никелова топлообменна тръба

Закак да заварявате медна топлообменна тръбавC70600илиC71500:

ИзползвайтеCuNi допълнителен метал(ERCuNi за C70600, ERCuNi-2 за C71500)

TIG заваряване с продухване с аргон

Не е необходимо предварително загряване, но температурата между преминаването трябва да остане под 150 градуса (300 градуса F)

Не е необходима топлинна обработка след{0}}заваряване

Спояване също е възможно сBCuP-5пълнител, но заварените съединения са по-здрави за високо{0}}наляганекожухотръбен топлообменникприложения.



Навиване и разширяване на тръбата на топлообменника

C70600 тръбаиC71500 тръбанавиват се и се разширяват подобно на други медни сплави. Използвайте калкулатор на въртящия момент, специфичен за меден никел. По-високата сила наC71500изисква приблизително20-30% повече въртящ моментотколкотоC70600.



Дизайн на тръбния лист на топлообменника

Замедно-никелова топлообменна тръба, натръбен листтрябва да бъдевоенноморски месинг, алуминиев бронз, илимеден никелза да се избегне галванична корозия. Избягвайте тръбни листове от неръждаема стомана или въглеродна стомана с медно-никелови тръби.



Как да почистите медна тръба на топлообменникизработен от меден никел изисква грижа за запазване на защитния оксиден слой.



Химическо почистване:

Използвайтеинхибирана лимонена киселинаилисулфаминова киселиназа отстраняване на котлен камък

Никога не използвайте солна киселина– атакува медния никел

За биообрастяне използвайтехлорен диоксидилихлориранепри контролирани нива (под 0,5 ppm остатък)



Механично почистване:

Използвайтенайлонови четкиилисистеми за почистване на гумени{0}}куршуми

Никога не използвайте стоманени четки или метални стъргалки – те премахват защитното фолио

Закак да почистите медна тръба на топлообменникаснопове сu тръбен топлообменникгеометрия, използвайте специално проектирани четки с гъвкав вал



Превантивни мерки:

Поддържайте скоростта на морската вода по-висока1.5 m/sза предотвратяване на утаяване на утайки

Избягвайте скоростта отдолу0.5 m/sкоето позволява закрепване на биообрастване

Закорозия на медна топлообменна тръбамониторинг, инсталирайте купони за корозия в системата



Продължителност на живота на медна топлообменна тръбазаC70600в добре-поддържана служба за морска вода20 до 30 години. ЗаC71500, очаквайте30+ години.



Какво представлява медно-никелова топлообменна тръба?

A медно-никелова топлообменна тръбаобикновено е безшевна тръба, направена от мед-никелови сплавиC70600 (90/10)илиC71500 (70/30). Той е специално предназначен закожухотръбен топлообменник, топлообменен кондензатор, икорпусно-тръбен изпарителприложения в морска вода и корозивни среди.



Каква е разликата между C70600 и C71500?

C70600съдържа 90% мед и 10% никел.C71500съдържа 70% мед и 30% никел.C71500има по-висока якост, по-висока устойчивост на ерозия (до 4,5 m/s срещу 3,5 m/s) и по-дългоочаквана продължителност на живота на медна топлообменна тръба, но по-ниска топлопроводимост и по-високацена на медна топлообменна тръба.



Защо да използвате меден никел вместо неръждаема стомана за морска вода?

Вмедна топлообменна тръба срещу неръждаема стоманасравнение за морска вода, меден никел предлага:

По-добра устойчивост на корозия в пукнатини

Естествена устойчивост на биозамърсяване (замърсявания от неръждаема стомана)

Без хлоридно корозионно напукване

по-лесновалцоване на тръба на топлообменники разширяване



Имате ли тръба C70600 за продажба в 3/4 инча?

даМедна топлообменна тръба 3/4 инча(19,05 мм) вC70600е един от най-популярните ни размери.Медна топлообменна тръба от 19 ммвC70600е зареден за морскитоплообменник ОВКиu тръбен кондензаторприложения.



Какво причинява корозия на тръбата на медния топлообменник в медния никел?

Корозия на медна топлообменна тръбавC70600илиC71500е рядко, но може да възникне от:

Ерозионна корозия– скорост над 4,5 m/s (C71500) или 3,5 m/s (C70600)

Сероводород– замърсена морска вода

Галванична корозия– връзка с по-благородни метали (титан, графит)



Предоставяте ли ASTM B111 pdf за медно-никелови тръби?

да ЗаявкаASTM B111 pdfилиASME SB111 pdfот нашия екип. Ние също така предоставямеEN 12451иJIS H3300сертифициране.



Можете ли да доставите u-тръбен топлообменник в C70600 или C71500?

да Ние произвеждаме комплектu тръбен топлообменникиu тръбен сноп топлообменниксглобки вC70600 тръбаиC71500 тръба. Изпратете вашитетръбен листрисунка за оферта.



SB111 C70600 същият ли е като ASTM B111 C70600?

даSB111 C70600е обозначението на ASME Boiler Code.ASTM B111 C70600е обозначението ASTM. Химичните и механичните изисквания са идентични. Затоплообменен котелприложения, изискващи щамповане ASME, уточнетеSB111 C70600.



Лошата опаковка унищожава дори най-добрата медна топлообменна тръба. Като професионална фабрика за медни топлообменни тръби, обслужваща медни топлообменни тръби в САЩ, Европа, ОАЕ, Саудитска Арабия и Индия, ние следваме военни-стандарти за експортно опаковане, за да гарантираме нулеви щети по време на морски или въздушен транспорт.



Нашият стандартен процес на опаковане:

Етап на опаковане	Материал / Метод	Цел
Индивидуална защита на тръбата	Анти{0}}ръжда VCI хартия + пластмасови крайни капачки	Предотвратява влага, прах и драскотини по вътрешните повърхности на топлообменника с медна тръба.
Групиране	Найлонови презрамки + дървени дистанционери	Поддържа размерите на медната топлообменна тръба с OD 19 мм, 1 инч или 5/8 инча организирани и-без вибрации.
Бариера против влага	Дебело PE фолио (топлинно-свито)	Блокира влагата по време на дълги морски пътувания до медна топлообменна тръба Германия или Саудитска Арабия.
Външна опаковка	Кутии от -шперплат за износ или дървени каси с-стоманени ленти	Издържа на подреждане и грубо боравене. Всеки сандък е етикетиран с PO номер, сплав (напр. SB111 C70600) и количество.
Документация	Опаковъчен списък + Сертификат за изпитване на фреза (MTC), прикрепен отвън	Поддръжка при митническо оформяне за търговци и партньори дистрибутори на медни топлообменни тръби.

За U-пакетни поръчки:U-тръбният топлообменник и U-тръбният топлообменник са поставени в специални стоманени приспособления вътре в щайгата, за да се предотврати изкривяване на радиуса на огъване.



Тип оборудване	Спецификация / Възможност	Качествено въздействие
Хоризонтална линия за непрекъснато леене	10-тонен капацитет	Произвежда хомогенна тръба от медна сплав за топлообменни заготовки с нулева порьозност.
Три{0}}фреза за пробиване	До 60 mm OD	Прецизен контрол на дебелината на стената за дебелина на стената на тръбата на топлообменника до 0,5 мм.
Пейка за студено изтегляне	5 тиража последователно	Постига строги толеранси на дължината на медната топлообменна тръба и диаметъра на топлообменната тръба.
Линия за изправяне и рязане	CNC серво{0}}управляван	Рязане без{0}}за медна топлообменна тръба 3/4 инча и 1 инч до точни дължини на проекта.
U-Машина за огъване	CNC тип дорник	Произвежда U-тръбен кондензатор и U-тръбен сноп топлообменник без прегъване или овалност.
Тестер за вихров ток	NDT (без{0}}деструктивен тест)	100% проверка на тръба C70600 и тръба C71500 за дупки или пукнатини според pdf стандартите ASTM B111.
Хидростатичен тестер	До 200 бара	Потвърждава разширяването на тръбата на топлообменника и целостта на търкалянето на тръбата.
Спектрометър	Оптична емисия (OES)	Потвърждава химичния състав на класовете ASME SB111, EN 12451 и JIS H3300 за всяка партида.



Нашите сертификати и съответствие:

ASTM B111 pdf и ASME SB111 pdf пълна проследимост.

Система за управление на качеството ISO 9001:2015.

Приема се-проверка от трета страна: SGS, BV, Lloyds или TUV.

Доклади за изпитване на очакваната продължителност на живота на медни топлообменни тръби, налични при поискване.
