UNS C68700 Алуминиев месинг "Арсеник"
GNEEконсумативиASTM B111 C68700 Алуминиев месинг"Арсеникови" тръбив съответствие сUNS CDA101,ASTM B111, ASTM B395, ASTM B187, ASTM B152.

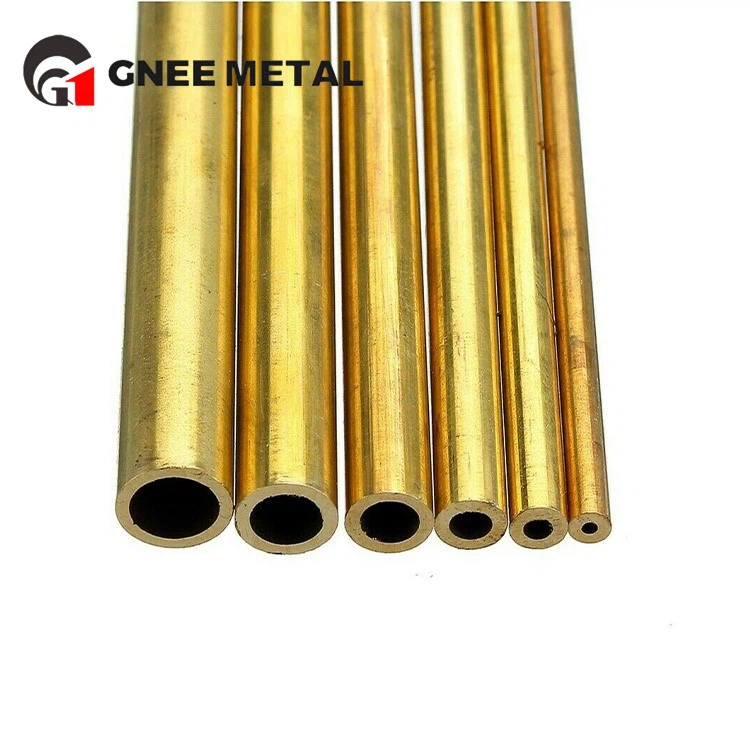

C68700има особено добри свойства за устойчивост на корозия вморска вода. Тръбите се доставят взакален O61 Темпер.
C68700 Спецификации на безшевни тръби
| Параметър | Обхват |
|---|---|
| Стандартен | ASTM B111 / ASME SB111 |
| UNS номер | C68700 |
| GB (Китай) | HAL77-2 |
| BS (британски) | CZ110 |
| JIS (японски) | C6870 |
| DIN (немски) | CuZn20Al2 |
| Диапазон на OD | 3мм – 70мм |
| Дебелина на стената | 0,2 мм – 5 мм |
| Форма | Безшевна кръгла тръба |
C68700 Алуминиев месинг Химичен състав
| елемент | Тегло % |
|---|---|
| Мед (Cu) | 76.0 – 79.0 |
| Цинк (Zn) | остатък |
| Алуминий (Al) | 1.8 – 2.5 |
| Арсен (As) | 0.02 – 0.06 |
| Олово (Pb) | 0,07 макс |
| желязо (Fe) | 0,06 макс |
Физически и механични свойства – UNS C68700
| Собственост | Стойност | Състояние |
|---|---|---|
| Плътност | 8,33 g/cm³ (0,301 lb/in³) | 25 градуса |
| Коефициент на Поасон | 0.34 | 25 градуса |
| Модул на еластичност | 117 GPa (16000 ksi) | 25 градуса |
| Якост на опън (мин.) | 345 MPa (50 ksi) | O61 Характер |
| Степен на провлачване (мин.) | 125 MPa (18 ksi) | O61 Характер |
| Размер на зърното | 0,010 – 0,045 mm | Закален |
C68700 Приложения за алуминиеви месингови тръби
Типичните приложения включват:
| Индустрия | Приложение |
|---|---|
| Индустриален | Кондензаторни тръби, Изпарителни тръби |
| Индустриален | Накрайници, дестилаторни тръби |

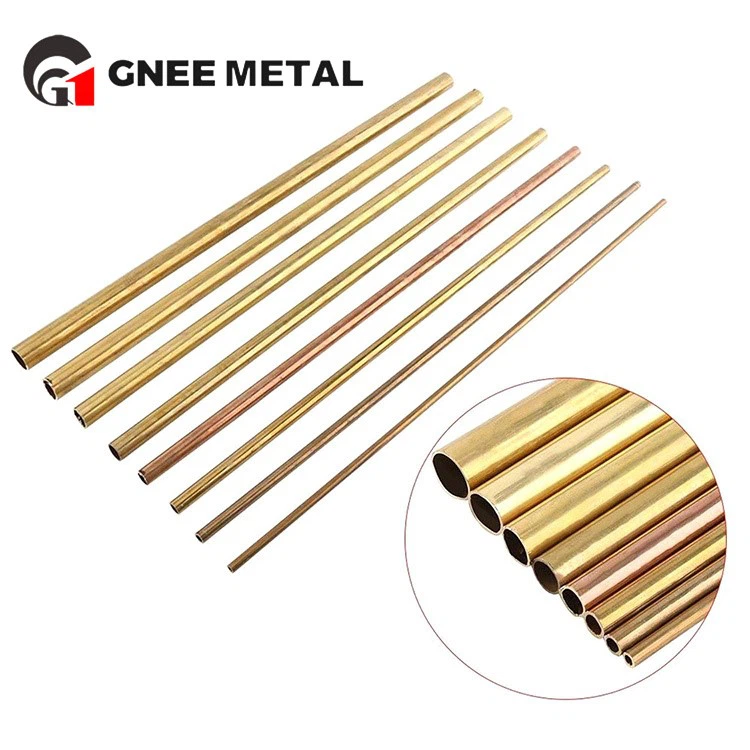

| Индустриален | Топлообменни тръби |
| Обезсоляване | Инсталации за обезсоляване на морска вода |
| Производство на електроенергия | Кондензатори за електроцентрали |
| морски | Системи за охлаждане с морска вода |
Стандартни спецификации на тръба C68700
| СТРАНА | СТАНДАРТ | ИМЕ |
|---|---|---|
| САЩ | ASTM B111 | Безшевни кондензаторни тръби от мед и-медни сплави |
| САЩ | ASTM B395 | U-Огънете безшевни топлообменни тръби |
| Китай | GB/T8890 | Безшевни топлообменни тръби от медна сплав |
| Великобритания | BS 2871 CZ110 | Тръби от мед и медни сплави |
| Япония | JIS H3300 | Безшевни тръби от мед и медни сплави |
| Германия | DIN1785 | Ковани медни тръби за кондензатори |
| Европа | EN 12451 | Безшевни кръгли тръби за топлообменници |
| Офшорка | EEMUA 144/234 | 90-10 Cu-Ni тръбопроводи за офшорни съоръжения |
Стандартни размери – ASTM B111 C68700 тръби
| Размер (инчове) | Дебелина на стената (инч) |
|---|---|
| 1/4″ | 0.035″, 0.049″, 0.065″ |
| 5/16″ | 0.035″ |
| 3/8″ | 0.035″, 0.049″, 0.065″ |
| 1/2″ | 0.035″, 0.049″, 0.065″ |
| 5/8″ | 0.035″, 0.049″, 0.065″ |
| 3/4″ | 0.035″, 0.049″, 0.065″ |
| 1″ | 0.035″, 0.049″, 0.065″, 0.120″ |
ЧЗВ
Q1: Какво е C68700 алуминиев месинг?
A: C68700еалуминиева месингова сплавсъдържащи 76-79% мед и 1,8-2,5% алуминий, с 0,02-0,06% добавен арсен за предотвратяване на децинкификацията в морската вода.
В2: Какъв е китайският еквивалент на UNS C68700?
О: КитайцитеGB/T8890еквивалент наUNS C68700еHAL77-2. Други еквиваленти включватBS CZ110, JIS C6870, иDIN CuZn20Al2.
Q3: Каква е плътността на C68700?
A: C68700плътността е8,33 g/cm³ (0,301 lb/in³)при 25 градуса, с коефициент на Поасон от 0,34 и модул на еластичност от 117 GPa.
Q4: Какви размери са налични за тръби C68700?
A: ASTM B111 C68700 тръбиса налични вOD от 3 мм до 70 ммидебелина на стената от 0,2 мм до 5 мм. Стандартни инчови размери: 1/4″ до 1″.
Q5: Каква е якостта на опън на C68700?
A: UNS C68700в отгрята температура O61 има минимумякост на опън от 345 MPa (50 ksi)играница на провлачване от 125 MPa (18 ksi) .
Q6: Какъв тест за разширяване е необходим за C68700?
A: тръби C68700трябва да издържат20% разширениена оригиналния OD по ASTM B153, без видими пукнатини или разкъсвания.
Q7: Какво е изискването за размера на зърното за C68700?
A: Закалени тръби C68700изискват anсреден размер на зърното от 0,010 до 0,045 mmпо ASTM E112 при 75x увеличение.
Q8: Каква е разликата между C68700 и C44300?
A: C68700 (алуминиев месинг)съдържа 1,8-2,5% Al за устойчивост на удар с морска вода.C44300 (адмиралтейски месинг)съдържа 1% Sn за обща устойчивост на корозия.
Q9: Какво е пневматичното изпитвателно налягане за C68700?
A: тръби C68700са тествани при60 psig (400 kPa) минимумвътрешно въздушно налягане за 5 секунди без изтичане.
В10: Какви стандарти се прилагат за топлообменните тръби C68700?
A: тръби C68700съобразявам се сASTM B111, ASME SB111, EN 12451, DIN 1785, BS 2871, JIS H3300 и GB/T8890.
Q11: Защо C68700 съдържа арсен?
A: Арсен (0,02-0,06%)предотвратяваобезцинкване– селективно извличане на цинк в морска вода, което причинява повреда на тръбата. Това удължава експлоатационния живот до 10+ години.
В12: Каква е формулата за хидростатичен тест за C68700?
A: P=2St/(D-0,8t)където S=7000 psi напрежение на влакното. Максималното изпитвателно налягане е 1000 psi (7,0 MPa), освен ако не е посочено.
В13: Какъв е модулът на еластичност на C68700?
A: UNS C68700имамодул на еластичност от 117 GPa (16000 ksi)при 25 градуса, с коефициент на Поасон 0,34.
В14: За какво се използва C68700?
A: тръби C68700се използват закондензатори, изпарители, топлообменници, накрайници и дестилаторни тръбив електроцентрали, инсталации за обезсоляване и морски приложения.
Q15: Каква е разликата между C68700 и C70600?
A: C68700 (алуминиев месинг)издържа на ударна атака при високо{0}}скоростна морска вода.C70600 (90/10 мед-никел)устоява по-добре на общата корозия и биозамърсяването.
100% инспекция по ASTM B111 / C68700 – клиентът е свидетел
Всяка тръба в тази партида е преминала -проверка на трета страна по стандарт ASTM B111 за сплав C68700. По-долу са действителни снимки от инспекция-на място на клиента, включително тестване с вихрови токове и проверка на размерите.
Проверени елементи от инспекцията:
• Изпитване на вихрови токове (ECT) – без-дефекти по стените
• Външен диаметър и дебелина на стената – в рамките на ±0,02 mm толеранс
• Повърхностно покритие и температура (O61) – отговаря на ASTM
• Твърдост и химичен състав – сертифицирани.
Готова-опаковка за износ – Анти{1}}ръжда и дървена кутия
След преминаване на инспекция, всички тръби се опаковат в съответствие със стандартите за износ и-специфичните изисквания на клиента. Процесът на опаковане е документиран по-долу, за да се осигури проследимост и доставка без -повреди.
Стъпки за опаковане, показани във видео и изображения:
1. Почистване и изсушаване на тръбата
2. Пластмасови крайни капачки от двата края
3. VCI анти{1}}хартиена опаковка
4. Обвързване на пакети с влагоизолиращо фолио
5. Дървена кутия от шперплат (съвместим с ISPM-15) с подложка от пяна
6. Етикетиране с клас ASTM, номер на партида и печат за проверка
Нашата фабрика и оборудване
Всички тръби ASTM C68700 се произвеждат и проверяват на нашето-собствено оборудване, което позволява пълен контрол на процеса от отливането на заготовки до окончателното опаковане.
Ключово оборудване, използвано за тази партида:
• Индукционна топилна пещ – прецизно легиране (Cu + Zn + Al + As)
• Хоризонтално непрекъснато леене – еднаква структура на заготовката
• Екструзионна преса (800T / 1630T) – формоване на безшевни тръби
• Стенд за студено изтегляне (5–40m) – точност на размерите до ±0,02 mm
• Онлайн тестер за вихрови токове (FOERSTER / MAC) – 100% NDT
• Ултразвуков измервател на дебелината на стената – наблюдение-в реално време
• Пещ за отгряване (контролирана атмосфера) – температура O61
В-фирмена метрология: микрометри, щифтови габарити, оптичен компаратор, тестер за твърдост (HV/HRB)
Цялото оборудване се калибрира на тримесечие. Производствените записи са проследими по номер на партида.
Продукти от мед и медни сплави – Гама от доставки
| Формуляр за продукта | Често срещани сплави / степени | Гама размери | Стандарти | Типични приложения |
|---|---|---|---|---|
| Тръба / тръба | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | Външен диаметър: 4 мм – 219 мм Стена: 0.5мм – 20мм Дължина: до 15м |
ASTM B68, B75, B111, B280, B359, B466 | Топлообменници, кондензатори, ОВК, ВиК инсталации, маслени охладители |
| Плоча / Лист | C11000, C12200, C26000, C26800, C52100, C68700 | Thk: 0,5 мм – 50 мм Ширина: до 1200 мм Дължина: до 4000 мм |
ASTM B152, B169, B103, B465 | Електрически части, покриви, уплътнения, индустриални табла |
| Прът / Бар | C11000, C26000, C36000, C46400, C48500, C63000 | Диаметър: 3мм – 120мм Дължина: 1m – 6m (или персонализирана) |
ASTM B16, B124, B138, B150, B453 | Стъбла на клапани, валове, крепежни елементи, машинно обработени компоненти |
| Тел | C11000, C16200, C17500, C26000, C52100, C64700 | Диаметър: 0,1 мм – 12 мм Тегло на бобината: до 100 кг |
ASTM B1, B2, B3, B197, B206, B624 | Заваръчни електроди, електропроводници, пружини, мрежи |
| Лента / Фолио | C11000, C19400, C26000, C26800, C52100, C70250 | Thk: 0,05 мм – 3,0 мм Ширина: 5мм – 600мм |
ASTM B36, B465, B694, B888 | Конектори, клеми, клеми за батерии, екранировка, части за щамповане |
