ASTM B111 C68700 срещу C70600: Коя медна сплав е по-добра за вашия топлообменник?

Изборът на правилния материал за вашия топлообменник или кондензатор е от решаващо значение.Изборът на грешна сплав може да доведе до преждевременна корозия, повреда на системата и скъпоструващ престой.Две от най-популярните опции подASTM B111стандартни саC68700(Арсеников алуминиев месинг) иC70600(Меден-никел).

И така, кой да изберете? Това ръководство за сравнение ще ви помогне да решите.

Ефективността на всяка сплав се определя от нейния метален състав.ASTM B111 C68700включва арсен за специфично инхибиране на корозията от обезцинкване, докато C70600 разчита на никел за превъзходна устойчивост на морска вода.

Това е най-честият въпрос от инженерите.ASTM B111 C68700образува защитен-богат на алуминий филм в чиста, високо{1}}скоростна морска вода. C70600 обаче е по-добър за условия на замърсен или нисък-дебит.

Ключови изводи:Зачиста, бързо{0}}течаща морска вода, C68700 е рентабилен-избор. Забавна, замърсена или-съдържаща сулфиди вода, имате нуждаC70600.

За приложения с топлообменник силата и твърдостта са от значение. Нека да разгледаме числата:

ДокатоASTM B111 C68700има малко по-висока якост, и двете са подходящи за стандартно налягане на топлообменника.Истинската разлика не е в здравината, а в устойчивостта на корозия.

ASTM B111 C68700:Добър за огъване и формоване, ноизисква подходяща топлинна обработка след изработкатаза да се избегне напукване от корозия под напрежение. Заваряването е трудно.

C70600: Отлична заваряемост и формоспособност.Това го прави предпочитан за сложни тръбни сглобки и ремонти.

Ако вашият проект включва обширни заварки или тесни завои,C70600 определено е победителят.

This is a critical factor often overlooked. ASTM B111 C68700 requires a minimum flow velocity (>1 m/s), за да запази защитния си оксиден филм.Ако потокът е твърде нисък, се образуват отлагания, водещи до корозия под{0}}отлагания и питинг. C70600 няма такова минимално изискване.

Кога категорично трябва да избягвате C68700?

Избягвайте да използватеASTM B111 C68700в:

Застояла морска вода или морска вода със слаб{0}}отток (< 1 m/s)

Среди с високо съдържание на амоняк (напр. инсталации за торове)

Замърсени пристанища или солени води със сулфиди

Приложения, изискващи обширно заваряване

За тези предизвикателни сценарии,C70600 е по-безопасният избор. Друга възможност е да разгледате пълната ни гама от[ASTM B111 топлообменни тръби]за други опции.

Електрическа централа (веднъж-чрез охлаждане, чиста морска вода, висока скорост): ASTM B111 C68700е индустриалният стандарт. Предлага отлично представяне на по-ниска цена.

Инсталация за обезсоляване (зони с-нисък дебит, солен разтвор с примеси): C70600е предпочитан поради превъзходната си устойчивост на точкова и цепнатина корозия.

1. Какво означава C68700?

C68700 е обозначението UNS (Унифицирана система за номериране) заАрсеников алуминиев месинг. „C“ показва, че това е медна сплав, а специфичното число идентифицира нейния уникален химичен състав: приблизително 76-79% мед, 1,8-2,5% алуминий, 0,02-0,06% арсен и останалата част цинк.Този специфичен състав е определен съгласно стандарта ASTM B111 за безшевни топлообменни и кондензаторни тръби.

2. C68700 подходящ ли е за употреба с морска вода?

Да, но само при определени условия.ASTM B111 C68700 се представя отлично вчиста, високо{0}}скоростна морска вода (обикновено > 1 m/s)защото съдържанието на алуминий образува защитен оксиден филм. Въпреки това е такане се препоръчва за застояла, слабо{0}}дебитна или замърсена морска вода, тъй като защитният филм може да се разпадне, което да доведе до точкова корозия и недостатъчно-отлагане. За такива тежки условия C70600 (мед-никел) е по-добър избор.

3. Каква е разликата между C68700 и C44300 (Admiralty Brass)?

И двете се използват в топлообменници, ноC68700 предлага превъзходна устойчивост на ударна атака (ерозионна корозия)причинени от високо{0}}скоростна вода или увлечени въздушни мехурчета. Admiralty Brass (C44300) съдържа калай и арсен, но не и алуминий. Алуминият вC68700спомага за образуването на по-издръжлив, само{0}}заздравяващ се защитен филм, което го прави предпочитан избор за приложения с по-висока скорост, като системи за охлаждане на електроцентрали. C44300 обикновено се използва в приложения с ниска скорост, като охладители на морски дизелови двигатели.

4. Може ли C68700 да се заварява?

Заваряването на C68700 е трудно и обикновено не се препоръчва.Съдържанието на цинк в алуминиевия месинг има тенденция да се изпарява по време на заваряване, създавайки порьозност и отслабвайки съединението. Освен това, топлината от заваряването може да причини корозионно напукване при напрежение, ако не бъде правилно термично обработено след-заваряването.За повечето приложения на топлообменници тръбите ASTM B111 C68700 се съединяват с помощта на ролково разширение в тръбни листове или спояване, а не заваряване.Ако вашият дизайн изисква интензивно заваряване, помислете вместо това за C70600 или други мед-никелови сплави.

5. Каква е максималната работна температура за C68700?

Във водоснабдяването,ASTM B111 C68700 обикновено може да работи до 200 градуса (400 градуса F).Над тази температура рискът от децинкификация (селективно излугване на цинк) нараства значително, дори и с арсеновия инхибитор. За приложения с по-висока температура, като прегреватели или парни кондензатори под високо{1}}налягане, C70600 или сплави от неръждаема стомана може да са по-подходящи. Винаги се консултирайте с вашия инженер по материали за приложения, надвишаващи 150 градуса (300 градуса F) за продължителни периоди.

6. C68700 ръждясва ли?

Не, C68700 не "ръждясва", защото не съдържа желязо.Ръждата се отнася конкретно до образуването на железен оксид върху черни метали. обачеASTM B111 C68700 може да корозирав неподходящи среди. Най-често срещаните форми на корозия, засягащи алуминиевия месинг, са точкова (от условия на нисък -теч), ударна атака (от прекомерна турбулентност или пясъчна ерозия) и в редки случаи обезцинкване, ако съдържанието на арсен не се контролира правилно или ако работните условия са тежки.

7. Как да предотвратя обезцинковането в C68700?

Съдържанието на арсен в ASTM B111 C68700 е специално добавено за предотвратяване на обезцинкванетои при нормални условия на чиста вода тази защита е много ефективна. За по-нататъшно предотвратяване на обезцинкването вие трябва: (1) да поддържате химията на чистата вода с pH между 6,5 и 8,5, (2) да избягвате застой или условия на нисък -течение, при които могат да се образуват отлагания, (3) да поддържате нивата на амоняк под 2 ppm и (4) да се уверите, че температурата на тръбата остава под 200 градуса (400 градуса F). При правилна работа,Тръбите C68700 могат да издържат 20+ години без проблеми с обезцинкването.

8. C68700 магнитен ли е?

Не, ASTM B111 C68700 е напълно не-магнитен.Подобно на всички сплави на-базирана мед, тя не съдържа значително количество желязо, никел (с изключение на следи) или кобалт, които биха предизвикали магнитни свойства. Тази не-магнитна характеристика всъщност е полезна за определени приложения, като например кондензатори в близост до чувствително електронно оборудване или компаси на морски плавателни съдове. Ако трябва да сортирате C68700 от железен скрап, магнитът е бърз и ефективен инструмент - C68700 няма да залепне.

9. Кои индустрии обикновено използват тръби ASTM B111 C68700?

Генерирането на електроенергия е най-големият потребител- по-конкретно, централите за изкопаеми горива и атомните електроцентрали използват тръби C68700 в основните си повърхностни парни кондензатори. Други големи индустрии включват:химическа обработка(за топлообменници, работещи с чисти охлаждащи течности),ОВК(за големи чилъри и изпарители),морски(за спомагателни охладители, които не са изложени на замърсена пристанищна вода), иобезсоляване(за под-нагреватели преди нагревателя за саламура). Във всеки случай общото изискване е чиста, течаща вода - обикновено от реки, охладителни кули или открити морета с добра циркулация.

10. Мога ли да заменя C70600 (90/10 мед-никел) с C68700?

Само след задълбочен преглед на вашите работни условия.ДокатоASTM B111 C68700е по-икономичен (обикновено с 20-30% по-евтин), не може просто да "влезе" за C70600. Трябва да проверите: (1) скоростта на водата е постоянно над 1 m/s (C70600 работи при всякаква скорост), (2) водата е чиста, без сулфиди или замърсяване (C70600 понася замърсена вода), (3) няма продължителни периоди на бездействие (C70600 се справя по-добре със застояла вода) и (4) минимални изисквания за заваряване (C70600 е лесно заваряем).Ако и четирите условия са изпълнени, замяната е осъществима и-рентабилна.В противен случай се придържайте към C70600, за да избегнете преждевременна повреда.

11. Какви са стандартните условия за доставка за тръби ASTM B111 C68700?

Повечето тръби ASTM B111 C68700 се доставят в закалено състояние (O61).Отгряването прави тръбите меки и пластични, което им позволява лесно да се разгъват-в тръбни листове без напукване. Някои приложения може да изискват леко изтеглено темпериране за по-добра устойчивост на ерозия, но това намалява способността за формоване.Винаги посочвайте желания нрав при поръчка- O61 е стандартен за нови кондензатори, докато H55 (светло изтеглен) може да се използва за операции по пренавиване на тръби, където са необходими по-малки хлабини. Вашият доставчик трябва да предостави протокол от изпитване на мелница (MTR), потвърждаващ температурата и химията.

12. ASTM B111 C68700 изисква ли специална поддръжка?

Да, поддържането на минимална скорост на потока е най-критичното изискване за поддръжка.Ако потокът падне под 1 m/s за продължителни периоди, отлаганията могат да се утаят по повърхността на тръбата, което води до корозия под-отлагания и питинг. По време на спиране на инсталацията трябва или да поддържате циркулацията на водата, или да промивате тръбите с чист, сух въздух, за да премахнете влагата. Освен това,избягвайте продължително излагане на застояла морска вода- ако уредът е неактивен повече от седмица, помислете дали да не напълните водната кутия с обработена прясна вода или да изсушите напълно тръбите. Препоръчва се редовно изпитване с вихрови токове (ECT) на всеки 2-3 години, за да се открие изтъняване на стените, преди да доведе до повреда на тръбата.

Всяка тръба в тази партида е преминала -проверка на трета страна по стандарт ASTM B111 за сплав C68700. По-долу са действителни снимки от инспекция-на място на клиента, включително тестване с вихрови токове и проверка на размерите.

Проверени елементи от инспекцията:
• Изпитване на вихрови токове (ECT) – без-дефекти по стените
• Външен диаметър и дебелина на стената – в рамките на ±0,02 mm толеранс
• Повърхностно покритие и температура (O61) – отговаря на ASTM

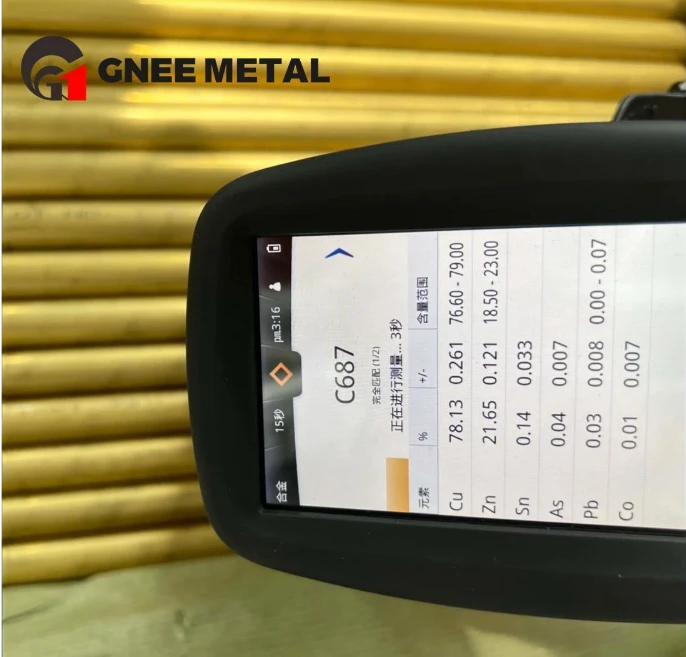

• Твърдост и химичен състав – сертифицирани.

След преминаване на инспекция, всички тръби се опаковат в съответствие със стандартите за износ и-специфичните изисквания на клиента. Процесът на опаковане е документиран по-долу, за да се осигури проследимост и доставка без -повреди.

Стъпки за опаковане, показани във видео и изображения:
1. Почистване и изсушаване на тръбата
2. Пластмасови крайни капачки от двата края
3. VCI анти{1}}хартиена опаковка
4. Обвързване на пакети с влагоизолиращо фолио
5. Дървена кутия от шперплат (съвместим с ISPM-15) с подложка от пяна
6. Етикетиране с клас ASTM, номер на партида и печат за проверка

Всички тръби ASTM C68700 се произвеждат и проверяват на нашето-собствено оборудване, което позволява пълен контрол на процеса от отливането на заготовки до окончателното опаковане.

Ключово оборудване, използвано за тази партида:
• Индукционна топилна пещ – прецизно легиране (Cu + Zn + Al + As)
• Хоризонтално непрекъснато леене – еднаква структура на заготовката
• Екструзионна преса (800T / 1630T) – формоване на безшевни тръби
• Стенд за студено изтегляне (5–40m) – точност на размерите до ±0,02 mm
• Онлайн тестер за вихрови токове (FOERSTER / MAC) – 100% NDT
• Ултразвуков измервател на дебелината на стената – наблюдение-в реално време
• Пещ за отгряване (контролирана атмосфера) – температура O61

В-фирмена метрология: микрометри, щифтови габарити, оптичен компаратор, тестер за твърдост (HV/HRB)

Цялото оборудване се калибрира на тримесечие. Производствените записи са проследими по номер на партида.

Проверете днешните наличности и времето за доставка
